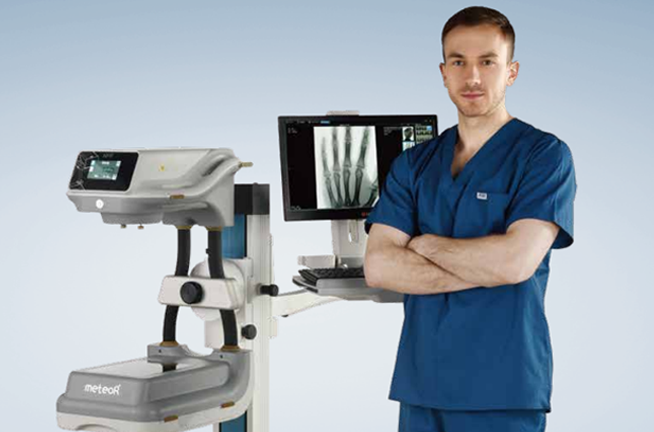

KD-CMN100
移动式数字MINI C形臂

KD-CMN100 是一款灵巧便捷的新型数字 X 射线影像系统，由康达洲际自主研制开发，用于诊断需要的数字化透视和摄影，适用于临床医疗/运动损伤/科研等领域。

出色的数字影像链是高清晰无损影像输出的保证。KD-CMN100 采用原装进口的微焦点球管和高分辨率平板探测器，加之优质的 X 线控制技术和强大的图像均衡技术， 为用户呈现出类拔萃的高清晰、高对比度影像图像。

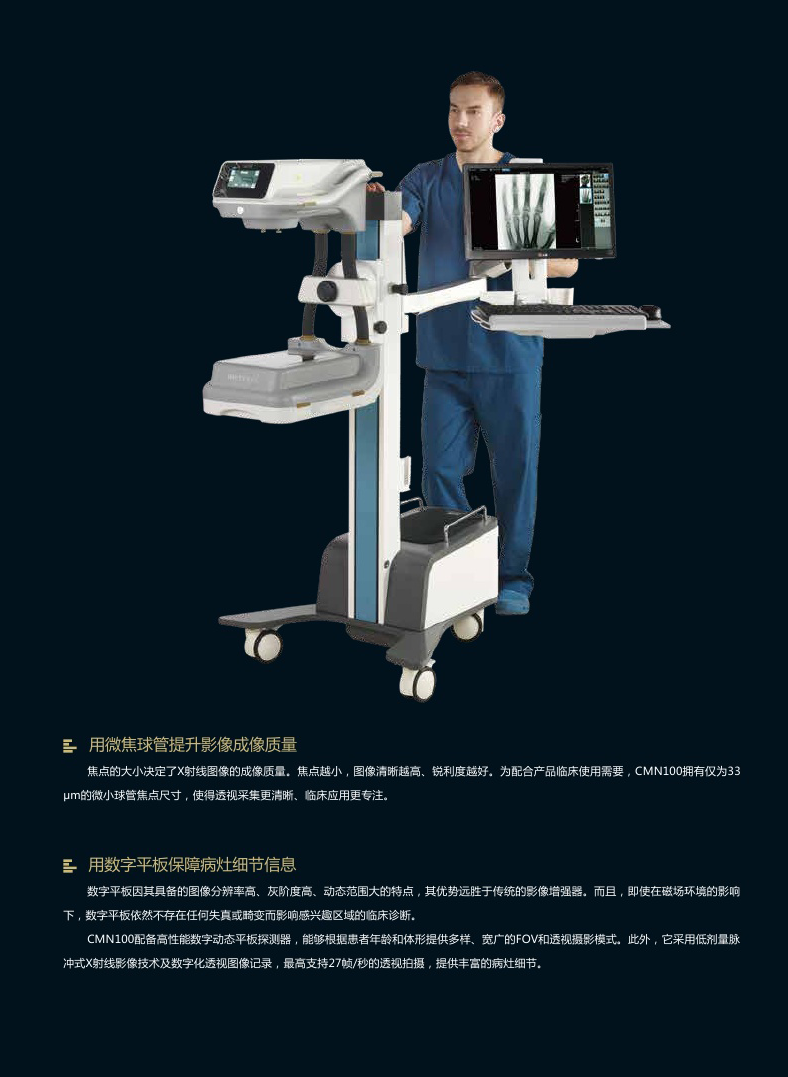

原装进口微焦点球管

CMN100 全套 X 射线发生组件均为 GBT 原装进口，有效保证输出 X线的品质。 24W 输出功率，即使在较厚/较胖体位成像时也毫无压力；33μm 微米级焦点，相较普通放射 X光机的 mm 级焦点更小，使其在临床手足外科中成像更为清晰

原装进口高分辨率平板探测器

随着数字成像技术的不断成熟与发展，数字平板成像已经被广泛应用于各种放射医疗装备中，逐渐迭代影像增强器模拟成像方式。 数字化成像图像较影增成像图像而言，在成像速度、图像后处理、图像显示、图像传输、图像存储、图像分辨率和图像信息显示等各方面均有着显著优势。 由于小型平板应用成本的逐渐降低，使得数字平板探测器应用于骨科成为可能。 CMN100 采用Rayence 原装手足外科专用非晶硅/碘化铯平板探测器，49.5μm 微米级像素尺寸及 2352×2944 像素矩阵，比普通影增小 C 像素高达 7 倍、比普通平板小 C 像素高达 3-7 倍，为临床提供超精细手足外科成像

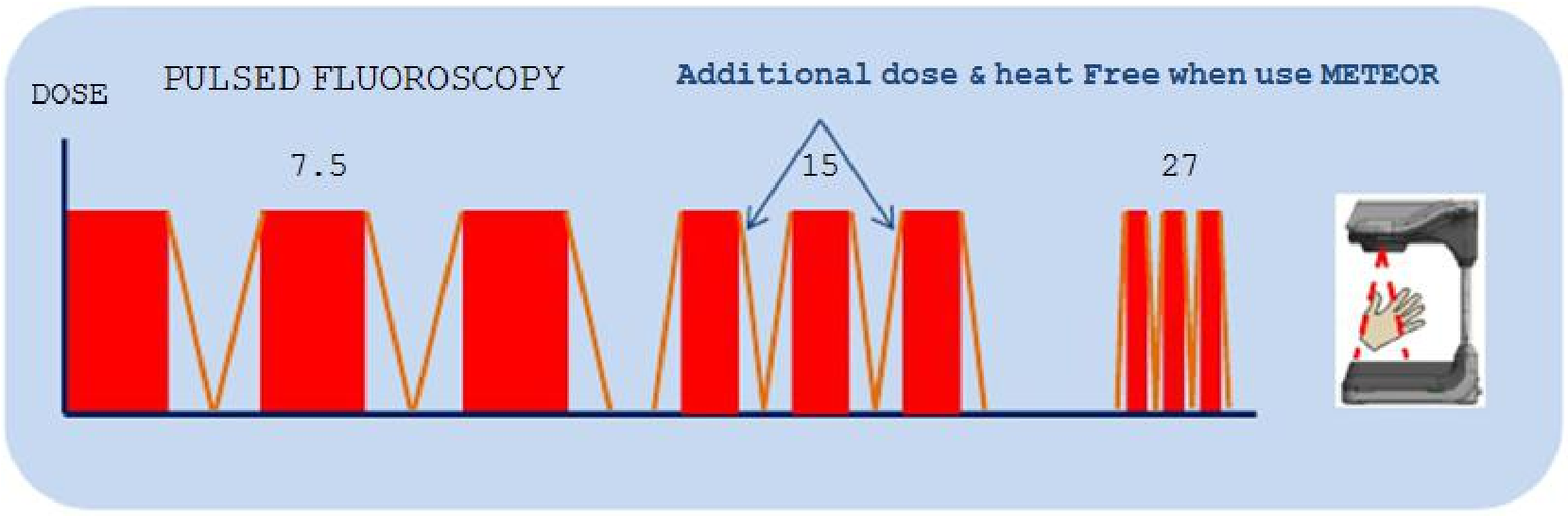

低剂量脉冲透视技术

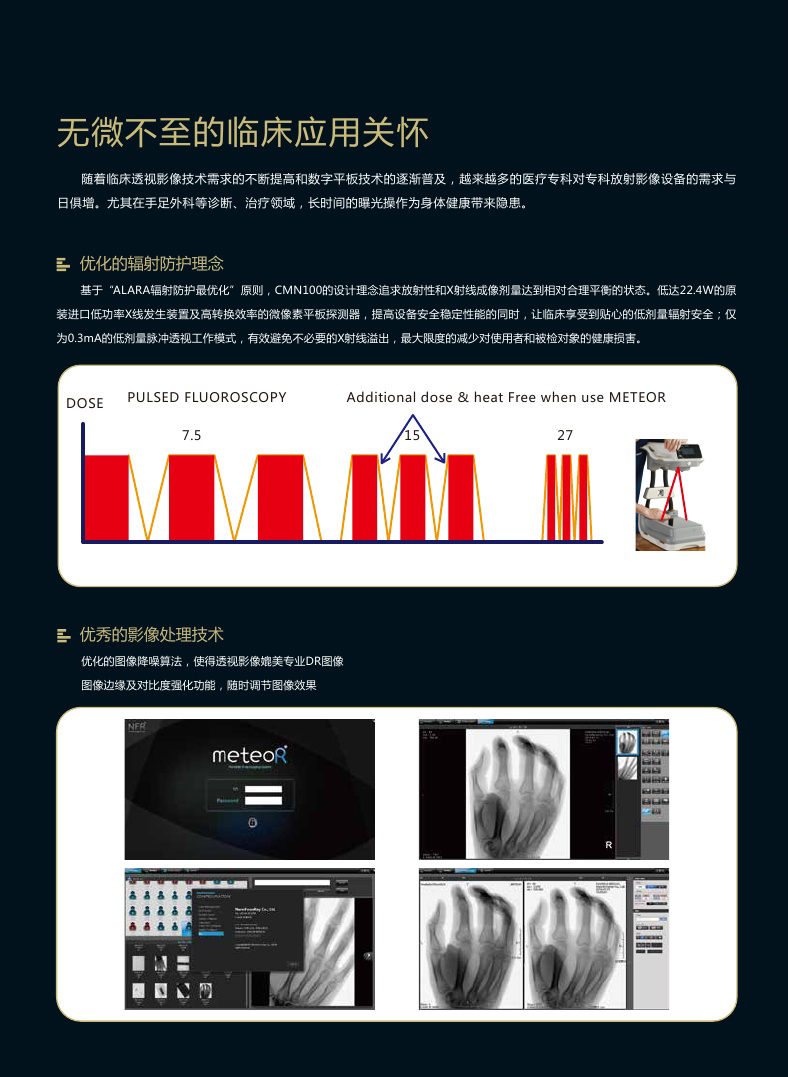

基于“ALARA 辐射防护最优化”原则，CMN100 的设计理念追求放射性和 X 射线成像剂量达到相对合理平衡的状态。 低达 22.4W 的原装进口低功率 X 线发生装置及高转换效率的微像素平板探测器，提高设备安全稳定性能的同时，让临床享受到贴心的低剂量辐射安全； 高达 0.3mA 的低剂量脉冲透视工作模式，有效避免不必要的 X 射线溢出，最大限度的减少对使用者和被检对象的健康损害



帧数在 7.5FPS 到 27PFS 之间 & 有效脉宽控制在 30~100%之间
脉冲透视操作的总剂量比连续透视操作模式低 35~80%

卓越的影像处理技术

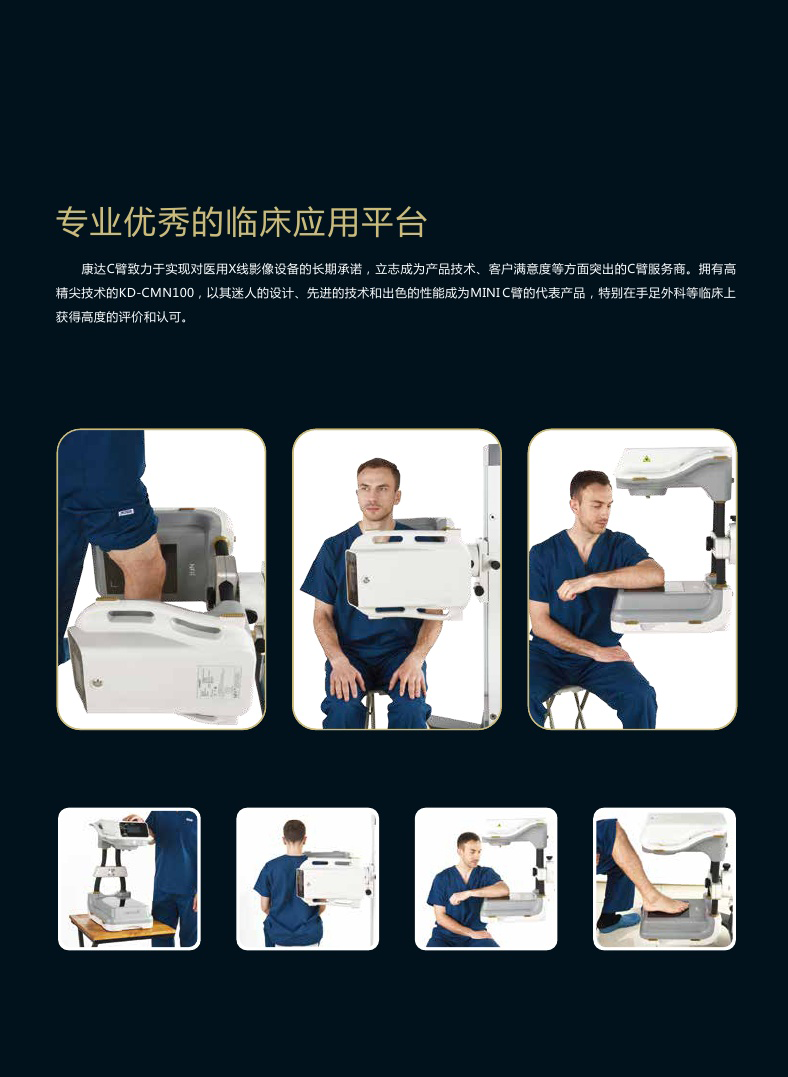

康达 C 臂致力于实现对临床用户的长期承诺，立志成为产品技术、客户满意度等方面最成功的 C 形臂服务商。 拥有高精尖技术的 CMN100，以其迷人的设计、领先的技术和非凡的性能成为便携式 mini-C 的代表产品，在手足外科临床上获得高度的评价和认可。

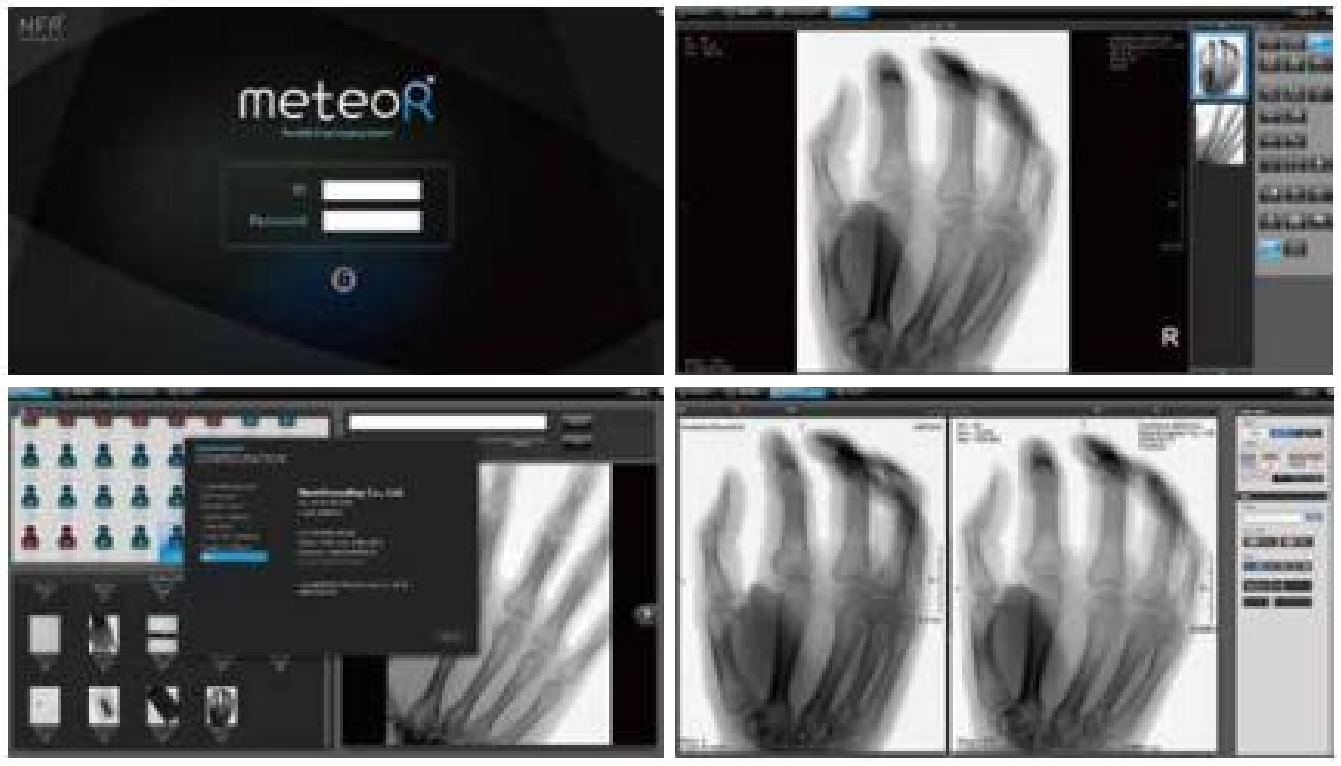

专业图像降噪算法，使得透视影像媲美专业 DR 图像
图像边缘及对比度强化功能，随时调节图像效果

无失真无畸变成像

与复杂而庞大的光学镜头组的影像增强器不同的是，平板探测器具有明显的尺寸和重量优势。 此外，在以影像增强器为基础的成像中，在信号转化链中的很多环节均会有损失和失真。 作为对比，平板具有的直接、简短的信号转换路径，没有光学本质的变化，所以平板的图像从边缘到边缘是平整、一致的，被摄物体 1:1 成像，从根本上消除了光学镜头所固有的畸变，图像完全无失真。

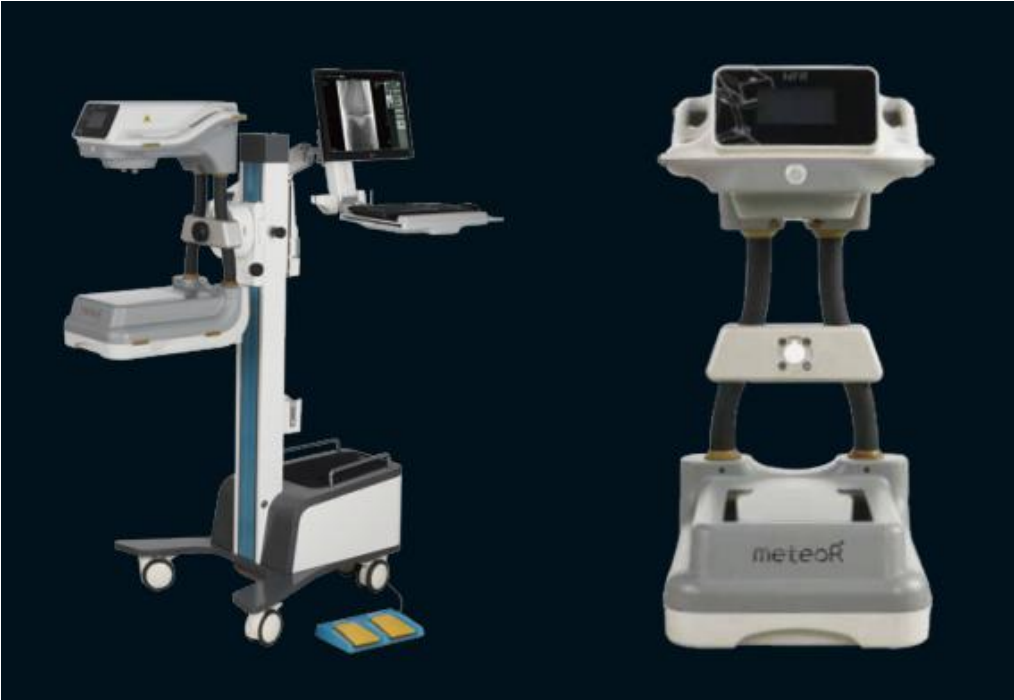

便捷、精巧、灵活是 CMN100 带给用户最直观的体验和感受。 从整机的结构设计以及占地和重量考虑，均立足于手足外科的临床应用需要。

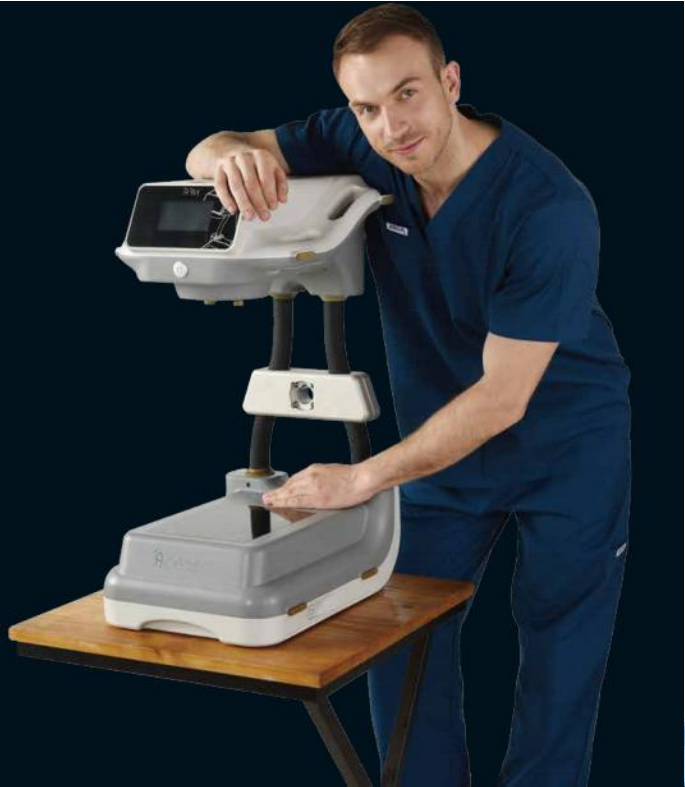

紧凑的设计强化设备的流动性、通用性和灵活性

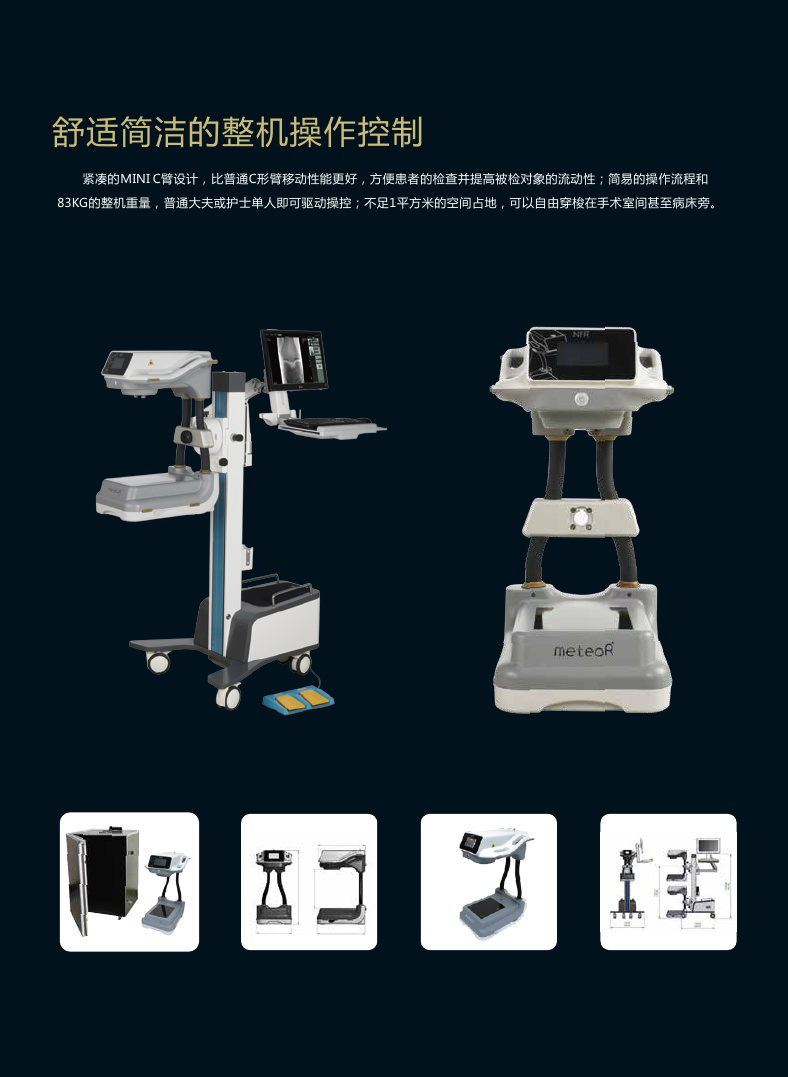

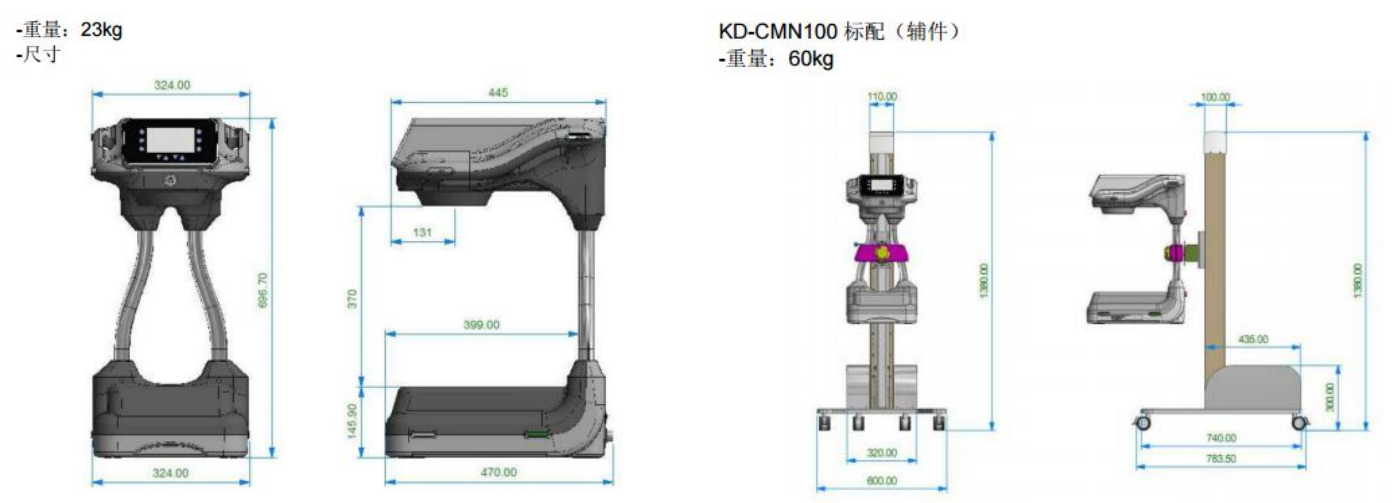

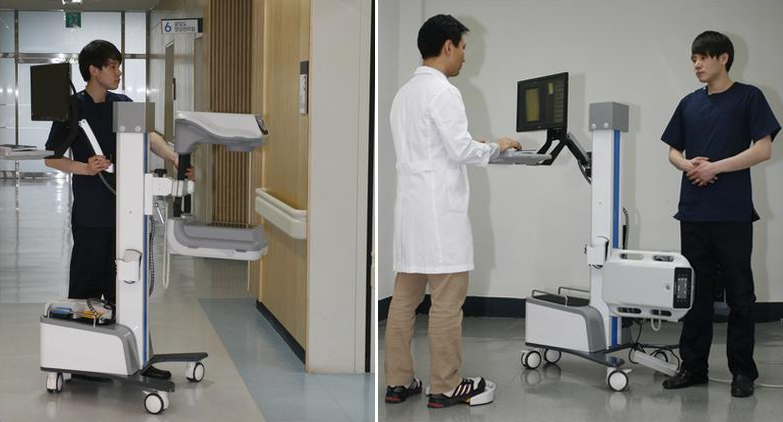

紧凑的 MINI C 臂设计，比普通 C 形臂移动性能更好，方便患者的检查并提高被检对象的流动性； 简易的操作流程和 83KG 的整机重量，普通大夫或护士单人即可驱动操控； 不足 1 平米的空间占地，可以自由穿梭在手术室间甚至病床旁。

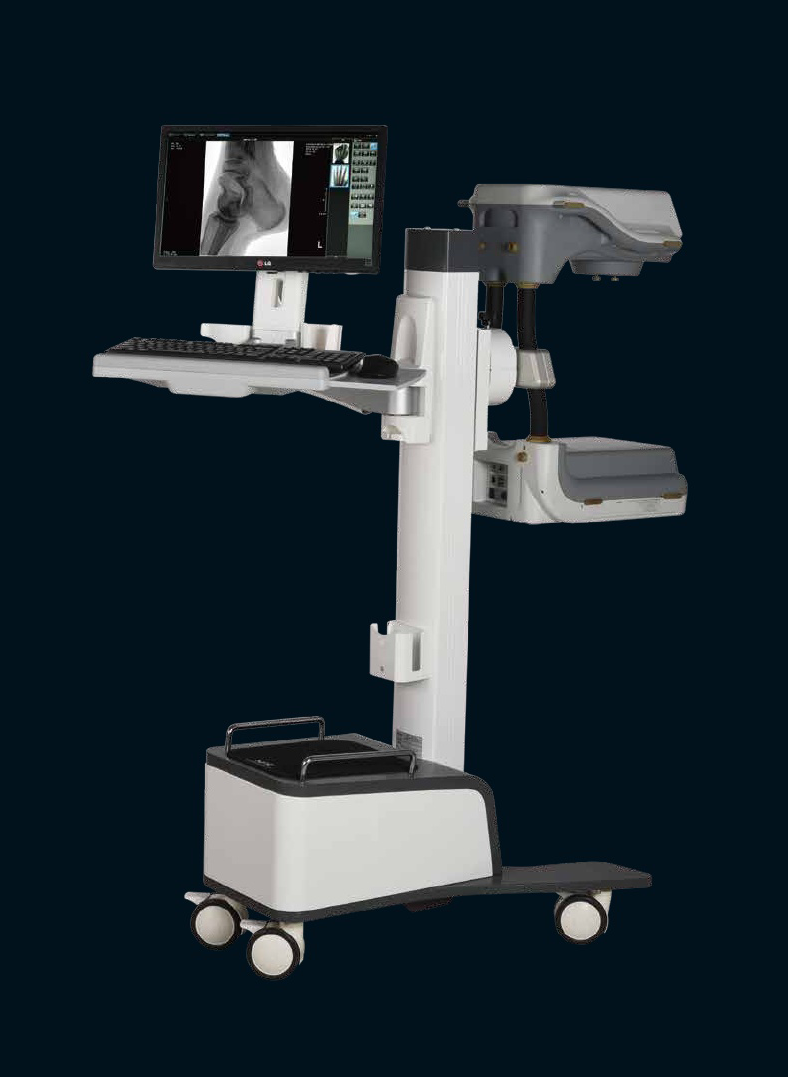

更符合手足外科临床开展的 “ 台式 ”C臂结构设计

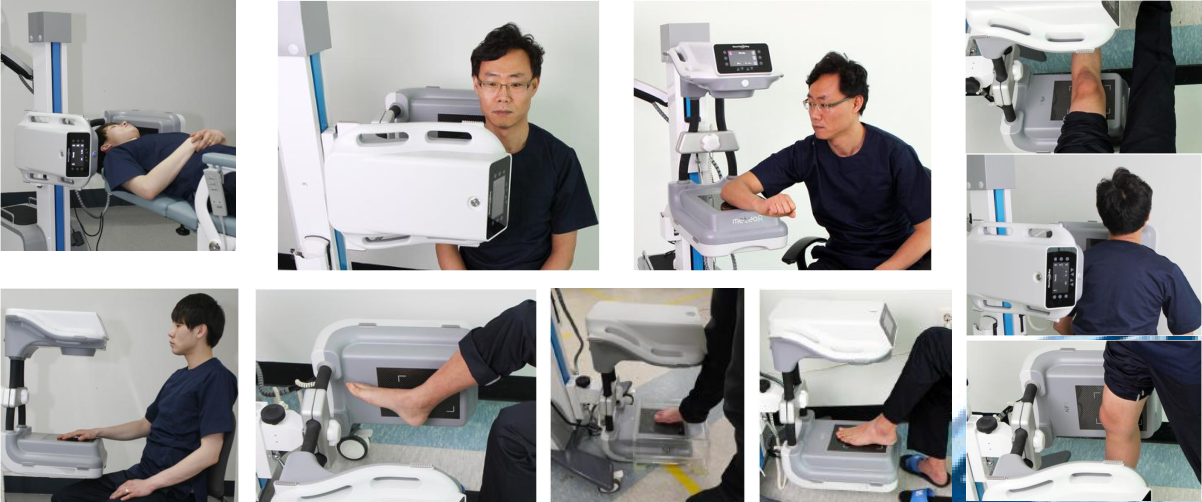

与常见的“轴式”C 臂结构设计不同的是，CMN100 采用全新的”台式”C 臂结构与”轴式“显示控制相结合的操作控制。 根据手足外科的临床应用特点，医生是通过改变患者的肢体角度来改变投照角度、而无需调整 C 臂角度， 即通常医生将探测器平面作为一个“操作台”，不需要像其它 C 臂那样改变 C 臂角度，显然这样的台式结构更利于手术操作和图像观察，使得设备设计能够充分与手术场景融合。

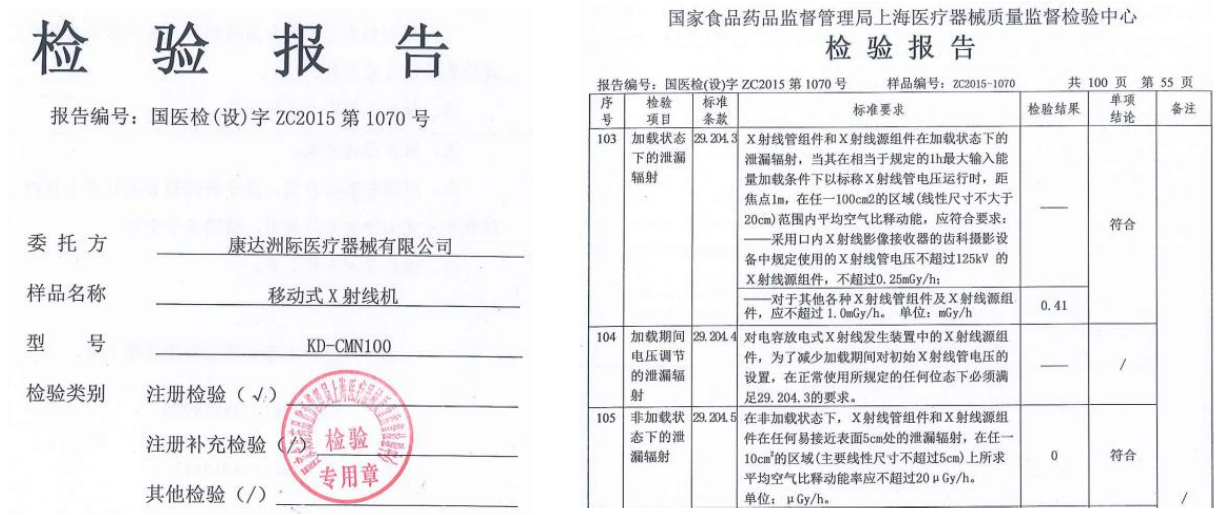

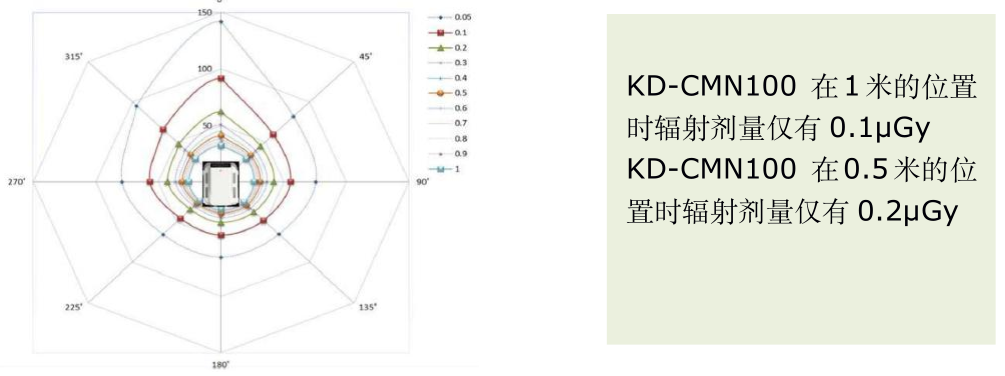

微米级焦点球管设计及低剂量曝光控制，使得产品整机的漏辐射保持在较低的水平。 据国家漏辐射检测标准可知，在加载状态下的漏辐射应不超过 1.0mGy/h，而非加载状态下的漏辐射应不超过 20μGy/h。 CMN100 关于该项的检测结果为加载状态下不高于 0.41mGy/h，非加载状态下为 0μGy/h。

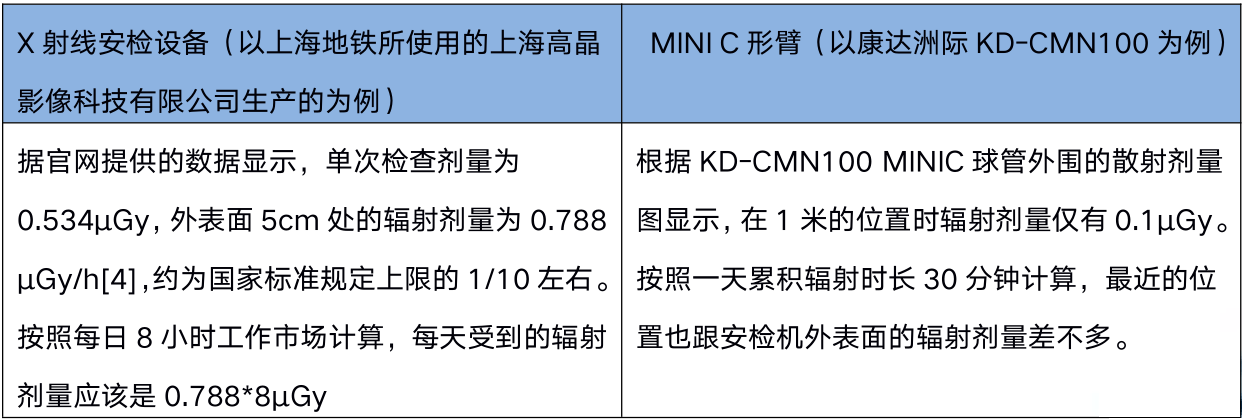

关于我们 MINIC 散射线辐射剂量的问题，可以拿机场和高铁站安检的设备对比。 根据国家标准 GB 15208.1-2005 规定，X 光安检仪的单次检查剂量不应大于 5µGy，同时在距离设备外表面 5cm 的任意处（包括设备入口、出口处）X 射线剂量应小于5µGy/h[2]， 此标准与美国 FDA 的标准相同。实际上，在地铁和机场中所使用的 X 光安检仪的辐射剂量，比国家标准规定的还要低上许多。

个性化、人性化的设备辅助功能，能够有效提高临床工作效率，规范手术开展流程的同时为临床工作者带来舒适的设备应用体验。

激光定位系统

激光定位的设计是利用激光亮度高、方向性好的特点进行预先定位，再曝光出射线， 从而使定位更加精确，并减少曝光次数，延长球管使用寿命，减少医患人员的照射量。 CMN100 标配激光定位系统，先定位、后出线，真正做到指哪打哪。

APR 程序透视

系统根据手足外科的临床需要特别设置 APR 定向解剖程序透视，主要包含常用的手部/足/肩/肘/膝/腕/踝/其它。 透视前，医生可先行选择需要成像的解剖部位，系统可自动调整到该成像部位的最优化曝光参数，为临床透视成像提供参考。 APR 程序透视的设计，大大节省透视成像时间，进而有效缩短检查时间。

束光器

束光器是一种安装于 X 线管组件管套输出窗前方的机电型光学装置，它的主要作用是控制 X 线管输出线的照射野，以便在能够满足 X 线成像和诊断的前提下， 尽量减少投射范围，避免不必要的剂量，并能吸收医械散乱的射线，提高影像清晰度，它是 X 线投照和防护上不可缺少的一种辅助设备。 CMN100 配备匹配平板探测器的水平/垂直方向\双叶开合控制限束器，满足手足外科临床不同部分的投照需要。

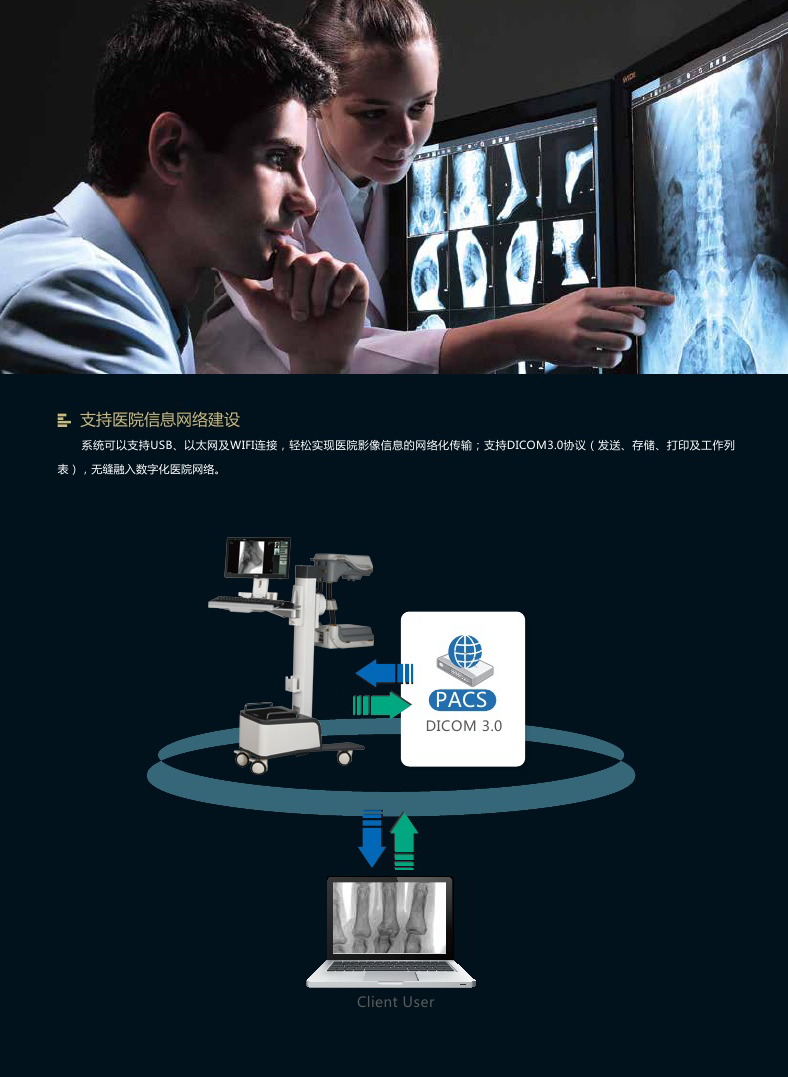

系统可以支持 USB、以太网及 WIFI 连接，轻松实现医院影像信息的网络化传输； 支持 DICOM 3.0 协议（发送、存储、打印及工作列表），无缝融入数字化医院网络。
